PPC系列氣箱脈沖袋除塵器

作者：常州市昊達電力設備有限公司發布時間：2019-10-11 10:39:15 瀏覽量：8453

■產品概述

氣箱脈沖袋除塵器綜合了分室反吹和脈沖噴吹等袋式除塵器的優點，克服了分室反吹清灰強度不足，噴脈沖清灰和過濾同時進行的缺點，提高了效率，延長了關鍵部件的使用壽命。

■ 構造和工作原理

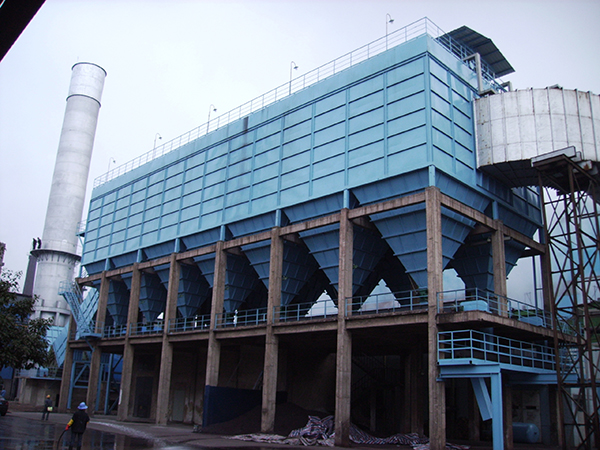

氣箱脈沖系列袋式除塵器結構上為戶外型設計，分為數個箱區，由不同的室數和每室不同的袋數組成多種不同規格。

本系列除塵器由殼體、灰斗、排灰裝置、支架和脈沖清灰系統等部件組成。當含塵氣體從進風口進入除塵器后，首先碰到進出風口中部的斜隔板，氣流便轉而流入灰斗，同時氣流速度變慢，由于慣性作用，使氣體中粗顆粒粉塵直接落入灰斗，直到預收塵的作用。進入灰斗的氣流隨后折而向上通過濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入箱體上部的清潔室，匯集到出風管排出。殼體用隔板分成若干個獨立的箱室，當除塵器運行阻力達到預先設定值時，清灰程序控制器發出指令，除塵器就按照預定的時間間隔對每室輪流進行清灰。清灰時各室的提升閥關閉，切斷通過該室的過濾氣流，隨即該室的大口徑脈沖閥開啟，向濾袋內噴入高壓（一般為0.5～0.7mpa）壓縮空氣，去除濾袋外表面附著的粉塵。當此動作完成后（約10～15秒），出口管上的提升閥重新打開，使該室重新進入過濾狀態。其它箱室同樣按上述動作逐一進行直至全部清灰完畢。各箱室的脈沖噴吹寬度和清灰周期同專用的清灰程序控制器設定。

■ 氣箱脈沖和噴吹脈沖袋除塵器的區別

噴吹脈沖袋除塵器的特點是在同一箱室，各排濾袋輪流噴吹清灰。

氣箱脈沖袋除塵器的特點是采用分室輪流進行清灰。當某一室進行噴吹清灰時，過濾氣流被切斷，避免了噴吹清灰時粉塵產生二次飛揚。所以氣箱脈沖袋除塵器能捕集含塵濃度高達1000g/Nm³的氣體。

■ 適用范圍

大量運用在輸送棧橋、輥式磨、氣力輸送等的單點或集中除塵。

PPC32系列性能參數表（一）

技術參數/型號	PPC32-3	PPC32-4	99C32-5	PPC32-6
處理風量（m³/h）	5760	7680	9600	11520
總過濾面積（m²）	96	128	160	192
除塵室數（個）	3	4	5	6
每室袋數（條）	32
濾袋總數（條）	96	128	160	192
濾袋規格（直徑mm×長度mm）	Ф130×2450
濾袋材質	根據煙氣性質選用
濾袋風速（m/min）	1.0
承受負壓(Pa)	≤6000
除塵器阻力(Pa)	<1450
漏風率(%)	<3
入口氣體含塵濃度(g/N m³)	<1000
出口氣體含塵濃度(g/N m³)	<50
除塵效率(%)	>99.99
噴吹壓力(Mpa)	0.5~0.7
壓縮空氣消耗量(N m³)/min)	0.4	0.4	0.4	0.4
剛性葉輪給料機	根據工藝需要確定
螺旋輸送機	根據工藝需要確定
電氣控制	MicroPro控制
保溫面積(m²)	26.5	36.5	41	48.5
設備總量(t)	2.4	3.4	4.4	5.4

PPC64系列性能參數表（二）

型號/技術參數	PPC64-4	PPC64-5	99C64-6	PPC64-7
處理風量（m³ /h）	15360	19200	23040	26880
總過濾面積（m²）	256	320	384	448
除塵室數（個）	4	5	6	7
每室袋數（條）	64
濾袋總數（條）	256	320	384	448
濾袋規格（直徑mm×長度mm）	Ф130×2450
濾袋材質	根據煙氣性質選用
濾袋風速（m/min）	1.0
承受負壓(Pa)	≤6000
除塵器阻力(Pa)	<1450
漏風率(%)	<3
入口氣體含塵濃度(g/N m³)	<1000
出口氣體含塵濃度(g/N m³)	<50
除塵效率(%)	>99.99
噴吹壓力(Mpa)	0.5~0.7
壓縮空氣消耗量(N m³)/min)	0.6(1.2)	0.6(1.2)	0.6(1.2)	0.6(1.2)
剛性葉輪給料機	根據工藝需要確定
螺旋輸送機	根據工藝需要確定
電氣控制	MicroPro控制
保溫面積(m²)	70	94	118	142
設備總量(t)	0.7	8.0	9.3	11.8

PPC94系列性能參數表（三）

型號/技術參數	PPC96-5	PPC96-6	PPC96-7	PPC96-8	PPC96-9
處理風量（m³ /h）	28880	34560	40320	46080	51840
總過濾面積（m²）	480	576	672	768	864
除塵室數（個）	5	6	7	8	9
每室袋數（條）	96
濾袋總數（條）	480	576	672	768	864
濾袋規格（直徑mm×長度mm）	Ф130×2450
濾袋材質	根據煙氣性質選用
濾袋風速（m/min）	1.0
承受負壓(Pa)	≤6000
除塵器阻力(Pa)	<1450
漏風率(%)	<3
入口氣體含塵濃度(g/N m³)	<1000
出口氣體含塵濃度(g/N m³)	<50
除塵效率(%)	>99.99
噴吹壓力(Mpa)	0.5~0.7
壓縮空氣消耗量(N m³)/min)	0.9(1.5)	0.9(1.5)	0.9(1.5)	1.0(1.8)	1.0(1.8)
剛性葉輪給料機	根據工藝需要確定
螺旋輸送機	根據工藝需要確定
電氣控制	MicroPro控制
保溫面積(m²)	120	130	140	150	160
設備總量(t)	11.8	13.5	15.2	18.0	19.6

PPC96系列性能參數表（四）

型號/技術參數	PPC96-2×5	PPC96-2×6	PPC96-2×7	PPC96-2×8	PPC96-2×9	PPC96-2×10
處理風量（m³ /h）	57600	69120	80640	92160	103680	115200
總過濾面積（m²）	960	1152	1344	1536	1728	1920
除塵室數（個）	10	12	14	16	18	20
每室袋數（條）	96
濾袋總數（條）	960	1152	1344	1536	1728	1920
濾袋規格（直徑mm×長度mm）	Ф130×2450
濾袋材質	根據煙氣性質選用
濾袋風速（m/min）	1.0
承受負壓(Pa)	≤6000
除塵器阻力(Pa)	<1450
漏風率(%)	<3
入口氣體含塵濃度(g/N m³)	<1000
出口氣體含塵濃度(g/N m³)	<50
除塵效率(%)	>99.99
噴吹壓力(Mpa)	0.5~0.7
壓縮空氣消耗量(N m³)/min)	1.2(2.5)	1.2(2.5)	1.2(3.0)	1.5(3.0)	1.5(3.0)	1.8(3.5)
剛性葉輪給料機	根據工藝需要確定
螺旋輸送機	根據工藝需要確定
電氣控制	MicroPro控制
保溫面積(m²)	232	247	262	277	292	322
設備總量(t)	36.6	43.9	50.0	55.4	60.0	72.0

PPC128系列性能參數表（五）

型號/技術參數	PPC128-2×6	PPC128-2×7	PPC128-2×8	PPC128-2×9	PPC128-2×10	PPC128-2×11
處理風量（m³/h）	92160	107520	122880	138240	153600	1843200
總過濾面積（m²）	1536	1792	2048	2304	2560	3072
除塵室數（個）	12	14	16	18	20	24
每室袋數（條）	96
濾袋總數（條）	1536	1792	2048	2304	2560	3072
濾袋規格（直徑mm長度mm）	Ф130 x2450
濾袋材質	根據煙氣性質選用
濾袋風速（m/min ）	1.0
承受負壓（Pa）	≤6000
除塵器阻力（Pa）	＜1450
漏風率（%）	＜3
入口氣體含塵濃度（g/Nm³）	＜1000
出口氣體含塵濃度（g/Nm³）	＜50
除塵效率（%）	＞99.99
噴吹壓力(Mpa)	0.5～0.7
壓縮空氣消耗量（Nm³/min）	1.5(3.0)	1.5(3.0)	1.5(3.0)	1.8(3.0)	1.8(3.5)	2.0(4.0)
剛性葉輪給料機	根據工藝需要確定
螺旋輸送機	根據工藝需要確定
電氣控制	MicroPro控制
保溫面積（m²）	232	247	262	277	292	322
設備總重（t）	36.6	43.9	50.0	55.4	60.0	72.0
